Monitore temperatura à distância, remotamente utilizando seu Smartphone Android! Muito fácil de montar e usar!

Selecione o botão forward até 10 Backgrounds com imagens de fundo, tornando seu aplicativo com um novo visual!

Veja também:

Fotos e Vídeos;

Descrição completa de Funcionamento;

Gratuito programa Arduino completo e pronto para uso;

Lista de Materias;

Esquema de Ligações;

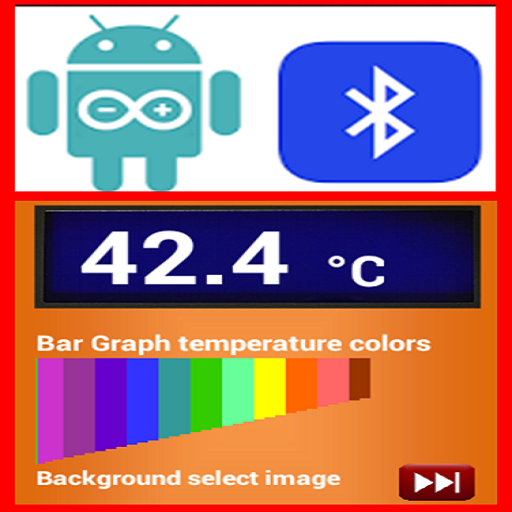

Este aplicativo: LM35 Thermometer 10 Background Bar Graph mostra valores de temperatura em tempo real a cada 1 segundo, através do sensor de temperatura mais comum, o LM35.

A escala de leitura é de 0°C à 100°C(graus Celsius) mostrada na tela do Smartphone Android de forma digital ex: 25,7 ºC, também será mostrado na tela em forma de Bar Graph;

Selecione o botão forward até 10 Backgrounds com imagens de fundo, tornando seu aplicativo com um novo visual!

A apresentação em forma de Bar Graph torna o app. mais interessante mostrando a progressão dos valores de

temperatura em forma de barras coloridas, indicando assim as cores correspondentes ao valor da temperatura.

Monitore temperatura à distância, remotamente utilizando seu Smartphone Android! Muito fácil de montar e usar!

Ideal para monitorar temperatura ambiente, ou em casa em quartos salas com ventiladores ou Ar condicionados ligados; Monitorar temperatura de estufas ou câmeras frias, etc;

Operação:

Montar o Arduino uno com o Bluetooth JY-MCU e o Sensor de temperatura LM35 conforme esquema fornecido no blogger;

Ligue o Smatphone Android e antes de iniciar o app ligue primeiro o Bluetooth;

Caso você inicie o app. com o bluetooth desligado, será apresentado uma notificação, pedindo para ligar o Bluetooth, neste momento dê Enter e ligue o Bluetooth do Smatphone;

Com o Arduino Ligado e Smartphone ligado faça a conexão bluetooth, entre em configurações do Smartphone e selecione Bluetooth e faça o emparelhar se pedir senha de fábrica vem com:"1234", digite a senha e pronto;

Agora saindo das configurações entre no aplicativo e pressione o botão Connect para conectar, neste momento o app. abre uma lista com os Bluetooths disponíveis, selecione o seu que está ligado ao Arduino;

Pronto será aberto a tela do aplicativo mostrando os valores e temperatura local, juntamente com a apresentação do Bar Graph, temperatura vista com barras de cores.

Selecione o botão forward até 10 Backgrounds com imagens de fundo, tornando seu aplicativo com um novo visual!

Para sair do aplicativo pressione o botão Disconnect para desconectar os Bluetooths e feche o app.

Para entrar novamente ficará muito fácil e prático pois seu aparelho já está configurado e emparelhado com seu Bluetooth.

Como funciona o Sensor LM35:

O LM35 é um sensor de precisão em centígrados e tem uma voltagem de saída analógica, sua faixa de medição é de -55 º C a +150 º C com uma precisão de ± 0,5 º C. A tensão de saída é de 10mV / º C. A sua saída pode ser conectado diretamente a uma porta de qualquer microcontrolador.

O LM35 tem um funcionamento básico, para cada 10mV na saída representa um grau Celsius, então se é medido em sua saída 222 mV, isso representa que a temperatura é de 22,2°C.

Quando usado 5V, a resolução resultante é 5000mV/1024 = 4.8mV. Como o LM35 tem uma resolução de saída de 10mV / º C, a resolução é 10mV/4.8mV ~ 0,5 º C.
