配管tap説明

【説明】

配管（鋼管）、鋼製フランジ、鋼管継手、塩ビ管の寸法表示及び重量kg（表面積m2）を計算するアプリケーションです。（また重量より数量を逆算します。）

【機能その他】

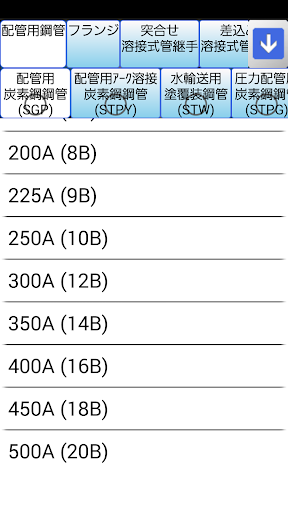

タップによる、配管材の選択及び、各数値、単位の入力。

計算結果の保存、共有（テキスト、CSVファイル）にてメール送信が可能。

「Simeji」マッシュルーム対応（配管材名、寸法、計算結果等）広告を表示（広告表示のため、データ通信を行います。）

スマホ、タブレットに対応。

【配管材の種類】

●「配管用鋼管」グループ

配管用炭素鋼鋼管(SGP)

配管用ｱｰｸ溶接炭素鋼鋼管(STPY400)

水輸送用塗覆装鋼管(STW)

圧力配管用炭素鋼鋼管(STPG)

高圧配管用炭素鋼鋼管(STS)

高温配管用炭素鋼管(STPT)

配管用合金鋼鋼管(STPA)

低温配管用鋼管(STPL)

配管用ステンレス鋼管

配管用ステンレス鋼管

配管用溶接大径ステンレス鋼管

配管用溶接大径ステンレス鋼管

Uボルト

●「フランジ」グループ

JISフランジ 5kg/cm2、10kg/cm2、16kg/cm2、20kg/cm2、30kg/cm2、40kg/cm2、63kg/cm2、10kg/cm2薄形、2kg/cm2

フランジF125(7.5k)、F150(10k)、F200.250(16k)、F300(20k)

JPIｸﾗｽ150、JPIｸﾗｽ300

フランジ用六角ボルト・ナット

フランジ用スタッドボルト・ナット

●「突合せ溶接式管継手」グループ　※エルボ以外、重量データがありません。

４５°エルボロング

４５°エルボショート

９０°エルボロング

９０°エルボショート

１８０°エルボロング

１８０°エルボショート

レジューサ同心

レジューサ偏心

同径ティー

異径ティー

キャップ

●「差込み溶接式管継手」グループ　※現在重量データがありません。

４５°エルボ

９０°エルボ

ティー

クロス

４５°Y

ﾌﾙｶｯﾌﾟﾘﾝｸﾞ

ﾊｰﾌｶｯﾌﾟﾘﾝｸﾞ

ボス

キャップ

●「ねじ込み式管継手」グループ　※現在重量データがありません。

ねじ込みエルボ

ねじ込み径違いエルボ

ねじ込みＴ

ねじ込み径違いＴ

ねじ込みｸﾛｽ

ねじ込みｼｮｰﾄﾍﾞﾝﾄﾞ

ねじ込みﾛﾝｸﾞﾍﾞﾝﾄﾞ

ねじ込みY

ねじ込みﾘﾀｰﾝﾍﾞﾝﾄﾞ

ねじ込みｿｹｯﾄ

ねじ込み径違いｿｹｯﾄ

ねじ込みﾌﾞｯｼﾝｸﾞ

ねじ込みﾆｯﾌﾟﾙ

ねじ込み止めﾅｯﾄ

ねじ込みｷｬｯﾌﾟ

ねじ込みﾌﾟﾗｸﾞ

ねじ込みﾕﾆｵﾝ

ねじ込み組ﾌﾗﾝｼﾞ

●「Ｋ形ダクタイル鋳鉄管」グループ　

Ｋ形直管

Ｋ形三受十字管

Ｋ形二受Ｔ字管

Ｋ形片落管

Ｋ形曲管

Ｋ形仕切弁副管Ａ１号

Ｋ形仕切弁副管Ａ２号

Ｋ形フランジ付Ｔ字管(空気弁用消火栓用人孔用）

Ｋ形うず巻式フランジ付Ｔ字管(消火栓用)

Ｋ形排水Ｔ字管

Ｋ形継ぎ輪

Ｋ形短管（短管１号）

Ｋ形短管（短管２号）

Ｋ形押輪

Ｋ形Ｔ頭ﾎﾞﾙﾄ・ﾅｯﾄ

Ｋ形ゴム輪

●「水道用硬質ポリ塩化ビニル管」グループ

プレーンエンド直管

TSソケット(A形)

TS径違いソケット(A形)

TSＶＣソケット(B形)

TSエルボ(A形)

TS45°エルボ(A形)

TSチーズ(A形)

TS給水栓用ｴﾙﾎﾞ(A形)

TS給水栓用ｿｹｯﾄ(A形)

TS給水栓用ﾁｰｽﾞ(A形)

TSバルブ用ｿｹｯﾄ(A形)

TS金属おねじ付ﾊﾞﾙﾌﾞ用ｿｹｯﾄ(A形)

TS伸縮継手(A形)

TSユニオンｿｹｯﾄ(A形)

TSキャップ(A形)

重量の基本単位はkgです。重量計算は、kg/m2又はkg/mを基数にて計算しております。

重量を計算しない配管材料の計算結果には”(***kg)”表示

配管重量を計算する電卓としてご利用下さい。

また、図、寸法、を表示しておりますので、便覧として活用下さい。

【 配管の表面積計算】

配管の表面積の計算ができます。塗装面積等にご利用下さい。

計算方法

・配管の断面周長×長さ＝表面積（m2）

・表面積を計算しない配管材料の計算結果には”(---m2)”表示

【フランジ用ボルト・ナットの説明】

表示記号の意味

Ｈ＝ナットの高さ

Ｅ＝余長

ボルト長さの計算仕様

・六角ボルト・ナット

（フランジ厚さ×２枚）＋（ガスケット厚＝３ｔ）＋ナットの高さ＋余長（約ネジピッチ×３）

で計算した値に、下一桁が０か５になるように切り上げしました。

・スタッドボルト・ナット

（フランジ厚さ×２枚）＋（ガスケット厚＝３ｔ）＋（ナットの高さ×２）＋（余長（約ネジピッチ×３）×２）

で計算した値に、下一桁が０か５になるように７捨８入もしくは２捨３入をしました。

・ナットの高さ

JISB1181-1993に表示されていますナット高さを使用しています。

が、以下のサイズにおいてはボルトサイズの外径を採用しています。

六角ボルト・ナット(JPI150,JPI300)

スタッドボルト・ナット(JIS30k,JIS40k,JIS63k,JPI150,JPI300)
